Olie-inspectiecamera met een diepte van 5000 meter
Deze olie-inspectiecamera heeft een diameter van 68 mm, een diepte van 5000 meter, een maximale werktemperatuur van 150 graden en ondersteuning voor een 128G-opslagkaart. Dit systeem bestaat uit drie delen: camerakop, terminalbesturingssysteem en middenconsole. Deze modelcamera wordt ook gebruikt bij veel olie- en gasexploratieprojecten enz.
Beschrijving
Productomschrijving
De olie-inspectiecamera is een gespecialiseerd apparaat dat in de olie- en gasindustrie wordt gebruikt om realtime beelden en video's van de boorgatomgeving vast te leggen. Het is ontworpen om hoge drukken en zware omstandigheden in de boorput te weerstaan. De camera biedt operators waardevolle visuele gegevens voor boorputinspecties, formatie-evaluatie en productie-optimalisatie. Met zijn compacte en robuuste ontwerp speelt de olie-inspectiecamera een cruciale rol bij het verbeteren van de efficiëntie en veiligheid bij olie-exploratie- en productieactiviteiten.
Waarom kiezen we voor olie-inspectiecamera's?
Olie-inspectiecamera's zijn compacte, robuuste apparaten en geavanceerde hulpmiddelen die in de olie- en gasindustrie worden gebruikt om real-time beelden en video's van boorgatomstandigheden te visualiseren en vast te leggen, en ook worden gebruikt om de barre omstandigheden en hoge drukken in boorgatomgevingen te weerstaan. Ze worden doorgaans op draden of buizen geplaatst en in het boorgat neergelaten om afbeeldingen en video's met hoge resolutie vast te leggen van verschillende boorgatcomponenten, zoals de boorputbehuizing, formaties en boorgatapparatuur. Deze camera's zijn cruciaal voor het monitoren en analyseren van de boorput, helpen bij het begrijpen van de reservoirkarakteristieken, putintegriteit en productie-uitdagingen, en bieden waardevolle inzichten om de activiteiten te optimaliseren en de efficiëntie bij olie-exploratie en -productie te verbeteren.
De voordelen van olie-inspectiecamera's liggen in hun vermogen om visuele gegevens van hoge kwaliteit vast te leggen en realtime inzicht te bieden in ondergrondse constructies. De volgende factoren maken dat olie-inspectiecamera's de voorkeur verdienen:
1. Realtime visualisatie: Inspectiecamera's bieden operators realtime visuele informatie, waardoor een onmiddellijke beoordeling van de omstandigheden in het boorgat en tijdige besluitvorming mogelijk is.
2. Kosten- en tijdefficiëntie: Door de behoefte aan fysieke interventies of dure interventies zoals draadgebonden registratie te verminderen, helpen inspectiecamera's tijd en kosten te besparen die verband houden met putinterventies.
3. Verbeterde veiligheid: Met inspectiecamera's kunnen operators boorgatgevaren op afstand beoordelen, waardoor de risico's die gepaard gaan met handmatige inspecties worden verminderd. Dit verbetert de veiligheid voor personeel dat betrokken is bij putoperaties.
4. Gegevensdocumentatie: Afbeeldingen en video's die zijn vastgelegd door inspectiecamera's dienen als waardevolle gegevens voor analyse, vergelijking en referentie gedurende de levenscyclus van de put.
Productparameters

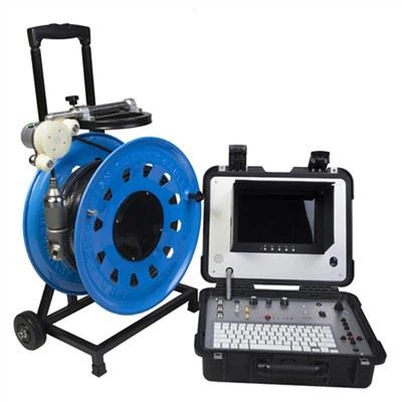

Dit systeem bestaat uit drie delen: camera, terminalbesturingssysteem en centrale console:
De camera wordt gebruikt voor ondergrondse monitoring, het verzamelen van ondergrondse beelden en het verzenden van de beelden naar de middenconsole. Het terminalbesturingssysteem is over het algemeen een industriële lier, die wordt gebruikt voor het automatisch/handmatig terugtrekken van kabels en het automatisch/handmatig ontladen van kabels, het weergeven van relevante ondergrondse (diepte, temperatuur, druk, enz.) testgegevens, het ontvangen van instructies voor het controlecentrum en het verzenden van de instructies voor de beeldvorming Het systeem bestuurt de camera om objecten te detecteren. De centrale console ontvangt de gegevens die worden verzonden door het beeldvormingssysteem en het terminalbesturingssysteem, legt het beeldsignaal over elkaar heen met gegevenssignalen zoals diepte, temperatuur, druk, enz., en geeft deze weer op de videomonitor. De operator kan via de centrale console instructies naar het terminalbesturingssysteem sturen, en het terminalbesturingssysteem verzendt deze naar het camerasysteem, bestuurt het beeldsysteem en verkrijgt het vereiste beeld.
|
Grootte camerakop |
68 mm x 1500 mm (de lengte is exclusief batterijen en paardenkranen, de specifieke maat is afhankelijk van de tekening) |
|
Camerasensor |
1/2,8" Progressieve Scan-CMOS |
|
Kijkhoek |
90 graden |
|
Werkdiepte |
0-5000m |
|
Max. bestand tegen spanning |
50 MPa |
|
Werktemperatuur |
-20 graad ~ +150 graad |
|
Gewicht |
11,5 kg |
|
Shell-materiaal |
17-4PH |
|
Stroomvoorziening |
Batterij korte sectie voeding |
|
Lichtbron |
Op zichzelf staande lichtbron |
|
Werktijd |
6-8H |
|
Video compressie |
H.265+/H.265 |
|
Oplossing |
Harde schijf |
|
Opslag kaart |
128G |
|
Temperatuur dieptesensor |
Optioneel |
Toepassingen
Olie-inspectiecamera's zijn een hulpmiddel dat wordt gebruikt om de omstandigheden in het boorgat te detecteren, waardoor werknemers de omstandigheden in het boorgat nauwkeuriger kunnen begrijpen, arbeid kunnen besparen en risico's kunnen verminderen. Wanneer werkzaamheden zoals het boren, mijnen of het installeren van pijpleidingen nodig zijn, kunnen de olie-inspectiecamera's zeer nauwkeurige en gedetailleerde informatie verschaffen, waardoor de kosten en het gevaar van het werk worden verminderd. Er zijn voornamelijk de volgende toepassingen:
1. Inspectie van boorputten: Met olie-inspectiecamera's kunnen operators de toestand van de boorput visueel inspecteren en potentiële problemen zoals corrosie, aanslag of mechanische storingen identificeren. Deze informatie helpt bij het plannen van onderhouds- en herstelacties.
2. Evaluatie van de formatie: Door beelden van de formatie vast te leggen, helpen olie-inspectiecamera's bij het beoordelen van de samenstelling, de permeabiliteit en de potentiële koolwaterstofhoudende zones. Deze gegevens helpen bij het nemen van weloverwogen beslissingen met betrekking tot boor- en voltooiingswerkzaamheden.
3. Productieoptimalisatie: Door de toestand van het boorgat in realtime te monitoren, kunnen operators productieparameters optimaliseren, zoals vloeistofniveaus, stroomsnelheden en apparatuurprestaties. Dit leidt tot een verbeterde productie-efficiëntie en reservoirbeheer.
4. Diagnose en probleemoplossing: olie-inspectiecamera's helpen bij het diagnosticeren van productieproblemen, zoals zandproductie, gasmigratie of waterdoorbraak. Het snel lokaliseren en beoordelen van deze problemen helpt bij het snel implementeren van corrigerende maatregelen.
Anderen:
＊ Detectie van mouwschade
＊ Nou, workover-beslissing
＊ Besluit bergingsplan
＊ Gereedschapsinspectie in het boorgat
＊ Programmabeslissing
＊ Inspectie in het boorgat voordat de put wordt verlaten
＊ Stevige evaluatie van putten
＊ Verantwoordelijkheidsbeoordeling voor ongevallen in het boorgat
＊ Beeldvorming van open gatputten, olie- en gasputten en schaliegasputten voor verschillende doeleinden
＊ Evaluatie van het perforatie-effect
＊ Hulpberging, bepaal de locatie van vallende voorwerpen
＊ Behuizingsdetectie - corrosie, wasvorming, schilfering, vervorming, fouten, perforatie
In de toekomst zullen de ontwikkelingen in de technologie van olie-inspectiecamera's waarschijnlijk de huidige beperkingen aanpakken en hun mogelijkheden uitbreiden. Enkele mogelijke ontwikkelingen zijn onder meer:
1. Verbeterde beeldtechnologie: Voortdurende verbeteringen in cameraresolutie, beeldverwerkingsalgoritmen en boorgatverlichting zullen resulteren in beelden van hogere kwaliteit en verbeterde visualisatie van boorgatomgevingen.
2. Integratie met kunstmatige intelligentie: Integratie van olie-inspectiecamera's met AI-algoritmen kan geautomatiseerde interpretatie van visuele gegevens mogelijk maken, wat leidt tot een snellere en nauwkeurigere analyse van de omstandigheden in het boorgat.
3. Miniaturisatie en draadloze mogelijkheden: Vooruitgang op het gebied van miniaturisatie en draadloze communicatietechnologie zou de ontwikkeling van kleinere, veelzijdigere camera's in het boorgat mogelijk kunnen maken, waardoor toegang tot voorheen ontoegankelijke gebieden mogelijk wordt en de complexiteit van de implementatie wordt verminderd.
Kortom, olie-inspectiecamera's spelen een cruciale rol in de olie- en gasindustrie door realtime visuele inzichten te bieden in de omstandigheden van boorgaten. Ze vinden toepassingen bij boorputinspectie, evaluatie van formatie, productieoptimalisatie en probleemoplossing. Hoewel ze voordelen bieden zoals realtime visualisatie, kostenefficiëntie en verbeterde veiligheid, zijn er beperkingen met betrekking tot het gezichtsveld, de beeldkwaliteit en de toegankelijkheid. Door de voortdurende vooruitgang wordt echter verwacht dat de boorgatcameratechnologie zal evolueren en een betere beeldkwaliteit, AI-integratie en miniaturisatie zal bieden. Deze ontwikkelingen zullen de waarde en effectiviteit van boorgatcamera’s in de toekomst verder vergroten.
